Klappbandfilter
Für die effiziente Filtration von Kühlschmierstoffen
Der Klappbandfilter ist eine kompakte, vollautomatische Filteranlage zur Reinigung von Kühlschmierstoffen (KSS) in der Metallbearbeitung. Als platzsparende Sonderform des Druckbandfilters eignet er sich besonders für begrenzte Einbausituationen, Nachrüstungen und industrielle Anwendungen mit hohen Volumenströmen.
Metallbearbeitung
◆
Ölaufbereitung
◆
Walz- & Stahlindustrie
◆
Automobilindustrie
◆
Werkzeugmaschinenbau
Der Klappbandfilter
Kompakter Klappbandfilter für die Kühlschmierstofffiltration
Ein Klappbandfilter ist mehr als nur ein platzsparendes Filtersystem – er ist eine praxisorientierte Lösung für die industrielle Filtration. Sein Prinzip: verschmutzten Kühlschmierstoff automatisch reinigen, ohne viel Platz zu beanspruchen oder manuelle Eingriffe zu erfordern. Das Besondere dabei: Die Oberkammer lässt sich aufklappen, was die Wartung und den Service deutlich vereinfacht. Im Alltag bedeutet das weniger Stillstand, weniger Aufwand – und mehr Fokus auf den Produktionsprozess.
Klappbandfilter von KÖBO ECO>PROCESS

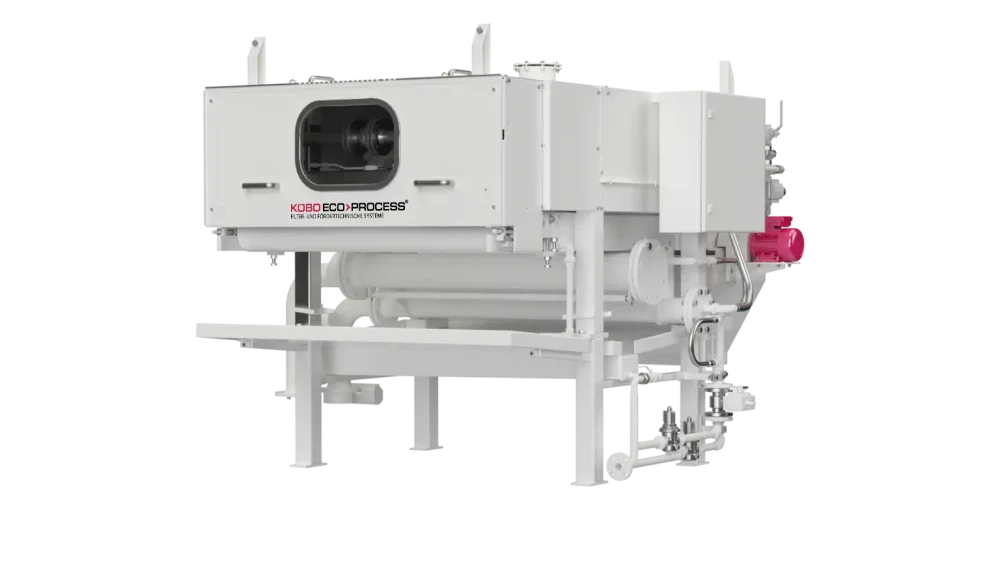

Der Klappbandfilter (KBF) von KÖBO ECO>PROCESS ist eine kompakte Sonderform des Druckbandfilters und wird für die vollautomatische Filtration von Kühlschmierstoffen (KSS) eingesetzt. Durch die aufklappbare Oberkammer sind das Filterband und die innenliegenden Komponenten für Wartungs- und Reinigungsarbeiten schnell zugänglich. Mit einer Filterfläche von 1,5 m² und einer Durchsatzleistung von 50 bis 2.000 l/min eignet sich das System besonders für begrenzte Einbausituationen, Nachrüstungen sowie zentrale und dezentrale Filteranlagen. Jeder Klappbandfilter wird individuell an das Medium, die Partikelbelastung, die erforderliche Filterfeinheit und die vorhandene Einbausituation angepasst.
Technische Daten
Filterfeinheit
25-120
µm
Filterfläche
1,5
m²
Durchsatz
50 – 2.000
l/min
Funktionsweise des Klappbandfilters: Filtration und Regeneration
01
Der verunreinigte Kühlschmierstoff wird über Pumpen in die obere Schmutzkammer des Klappbandfilters gefördert. Unter kontrolliertem Überdruck durchströmt das Medium gleichmäßig das Filterband oder Filtervlies. Dabei lagern sich Feststoffpartikel auf dem Filtermedium ab und bilden einen Filterkuchen, der die Abscheidewirkung zusätzlich unterstützt.
02
Das gereinigte Medium wird in der darunterliegenden Filtratkammer aufgefangen und anschließend in den Produktionsprozess zurückgeführt. Ein Sensor überwacht den Differenzdruck und damit den Sättigungsgrad des Filtermediums. Sobald der festgelegte Grenzwert erreicht ist, wird die Filtration unterbrochen und die Regeneration automatisch gestartet. Der Schmutzkuchen wird mit Druckluft entwässert, mechanisch ausgetragen und ein frischer Abschnitt des Filtermediums eingezogen.
03
Besonders wartungsfreundlich: Die Oberkammer ist aufklappbar – das erleichtert Servicearbeiten erheblich und reduziert Stillstandzeiten. Dank seiner kompakten Bauweise lässt sich der Klappbandfilter zudem flexibel in bestehende Anlagen integrieren – ideal für Nachrüstungen oder begrenzte Platzverhältnisse.
Vorteile unserer Klappbandfilter
80% weniger Platzbedarf
Die Bauweise des Klappbandfilters reduziert die benötigte Stellfläche gegenüber herkömmlichen Flachbandfiltern signifikant. Ideal für Produktionsumgebungen mit begrenztem Raumangebot – insbesondere bei Nachrüstungen oder bei zentralen Filtereinheiten.
Bis zu 2.000 l/min Durchsatz
Mit einer Durchsatzleistung von bis zu 2.000 l/min eignet sich der Klappbandfilter auch für Anwendungen mit hohen Volumenströmen. Die tatsächlich erreichbare Leistung hängt unter anderem vom Kühlschmierstoff, seiner Viskosität, der Partikelbelastung und dem eingesetzten Filtermedium ab.
Wartungsfreundlich
Durch die aufklappbare Konstruktion sind alle Komponenten für Service- und Reinigungsarbeiten leicht zugänglich. Das verkürzt Stillstandszeiten und reduziert den Aufwand bei Störungen oder beim Bandwechsel.
Vollautomatischer Betrieb
Der Filter arbeitet vollautomatisch. Die Steuerung überwacht den Verschmutzungsgrad, steuert Bandvorschub, Trocknung und Austragung – ganz ohne Eingriff des Bedienpersonals. Das spart Ressourcen und schafft Prozesssicherheit.
Vormontiert geliefert
Das System wird betriebsbereit angeliefert – inklusive aller mechanischen und elektrischen Anschlüsse. Das reduziert die Installationszeit vor Ort und beschleunigt die Inbetriebnahme.
Einsatzbereiche des Klappbandfilters in der Industrie
Metallbearbeitung
In der spanenden Fertigung sorgt der Filter für die zuverlässige Abscheidung von Spänen, Schleifstaub und Feinstpartikeln. Er eignet sich ideal für Fräs-, Dreh-, Bohr- oder Schleifprozesse sowie als Sekundärfilter in Anschwemmfilteranlagen.
Ölaufbereitung
Klappbandfilter können zur Nachfiltration eingesetzt werden, etwa in ölführenden Kühlschmierstoffkreisläufen. Das verbessert die Reinheit des Mediums und verlängert dessen Nutzungsdauer.
Modernisierung von Bestandsanlagen
Durch das kompakte Design lassen sich bestehende Produktionslinien ohne großen Aufwand mit effektiver Filtertechnik nachrüsten.
Walz- und Stahlindustrie
Bei hohen Durchflussmengen und Temperaturen gewährleistet der Filter eine robuste und kontinuierliche Medienreinigung.
Automobilindustrie
Die hohe Filtrationsstabilität unterstützt Prozesse mit wechselnden Materialien und komplexer Geometrie – entscheidend für Serienfertigung mit enger Toleranz.
Werkzeugmaschinenbau
Der Filter lässt sich platzsparend in Maschinen integrieren - ideal für Einzel- und Serienmaschinen.
Schleifbearbeitung
Bei Schleifprozessen entfernt der Klappbandfilter feine Feststoffpartikel aus dem Kühlschmierstoff und unterstützt dadurch eine gleichbleibende Oberflächenqualität sowie längere Standzeiten von Werkzeugen und Kühlschmierstoff.
Gründe für KÖBO ECO>PROCESS als leistungsstarken Partner
01
Jahrzehntelange Erfahrung
Unser Unternehmen verfügt über eine langjährige Expertise in der Entwicklung und Umsetzung von Klappbandfiltern für verschiedene Branchen. Durch kontinuierliche Innovationen und praxisorientierte Lösungen haben wir uns als vertrauenswürdiger Partner etabliert.
02
Komplettlösung aus einer Hand
Wir bieten unseren Kunden einen umfassenden Service von der ersten Planung über die Umsetzung bis hin zur Wartung und Optimierung der Anlagen. So stellen wir sicher, dass alle Komponenten perfekt aufeinander abgestimmt sind und höchste Effizienz bieten.
03
Hohe Individualisierungsmöglichkeiten
Jede Produktionsumgebung ist einzigartig – deshalb passen wir unsere Klappbandfilter exakt an die spezifischen Anforderungen unserer Kunden an. Unsere maßgeschneiderten Lösungen sorgen für optimale Integration und höchste Produktivität.
04
Schnelle Reaktionszeiten
Unsere Experten stehen Ihnen jederzeit zur Verfügung, um schnell auf Anfragen, Störungen oder Anpassungswünsche zu reagieren. Durch optimierte Prozesse und eine effiziente Einsatzplanung garantieren wir eine rasche Bearbeitung aller Anliegen, was die Stillstandzeiten minimiert.
05
Persönlicher Support
Wir legen großen Wert auf eine enge Zusammenarbeit mit unseren Kunden. Unser Support-Team begleitet Sie von der ersten Anfrage bis zur finalen Umsetzung und darüber hinaus. Dank direkter Kommunikationswege gewährleisten wir kurze Entscheidungsprozesse und eine zügige Umsetzung Ihrer individuellen Anforderungen.
06
Energieeffiziente Anlagen
Unsere Klappbandfilter sind darauf ausgelegt, Ressourcen zu schonen und den Energieverbrauch zu minimieren. Durch intelligente Steuerungssysteme und langlebige Materialien tragen wir aktiv zur Nachhaltigkeit und Wirtschaftlichkeit bei.
