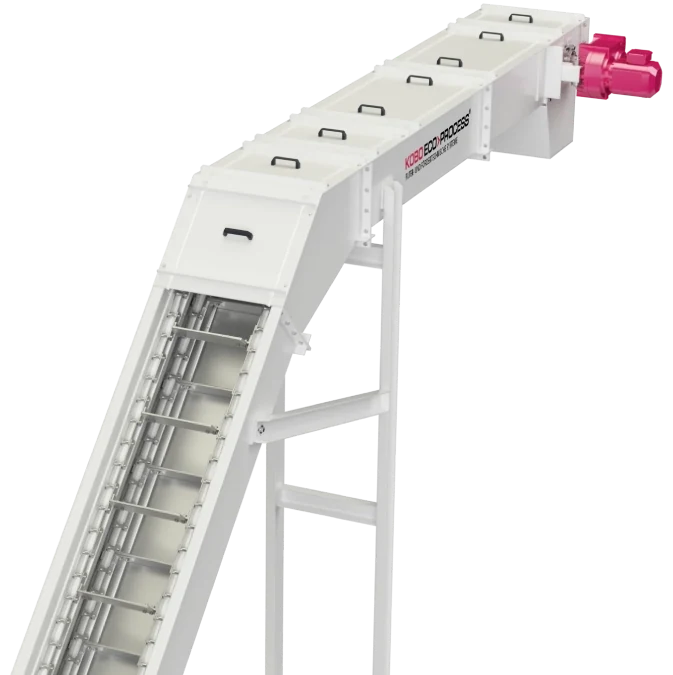

Kratzerförderer
Zuverlässiger Materialtransport für industrielle Prozesse
Kratzerförderer von KÖBO ECO>PROCESS transportieren kurze und rieselfähige Metallspäne, Schlämme, kleine Teile sowie trockene oder nasse Schüttgüter. Kettengeführte Mitnehmer bewegen das Fördergut kontrolliert durch den Förderkanal bis zum Austragspunkt. Ausführung, Förderweg und Antrieb werden passend zum Material, zur Fördermenge und zur Einbausituation ausgelegt.
Metallbearbeitung
◆
Werkzeugmaschinen
◆
Recycling
◆
Gießereien
◆
Schüttguthandling
Überblick
Kratzerförderer für kurze Späne, Schlämme und Schüttgüter
Kratzerförderer – auch als Kratzförderer oder Kratzbandförderer bezeichnet – eignen sich besonders für kurze und gebrochene Späne, Schleifschlämme, kleine Teile und andere rieselfähige Fördergüter. Sie können sowohl an einzelnen Werkzeugmaschinen als auch in verketteten oder zentralen Fördersystemen eingesetzt werden.
Die geschlossene Bauweise unterstützt einen kontrollierten Materialtransport und reduziert den Austritt von Fördergut und Verunreinigungen in die Produktionsumgebung. Durch die individuelle Auslegung lassen sich Kratzerförderer an unterschiedliche Förderstrecken, Steigungen und räumliche Bedingungen anpassen.
Funktionsweise
Wie funktioniert ein Kratzerförderer?

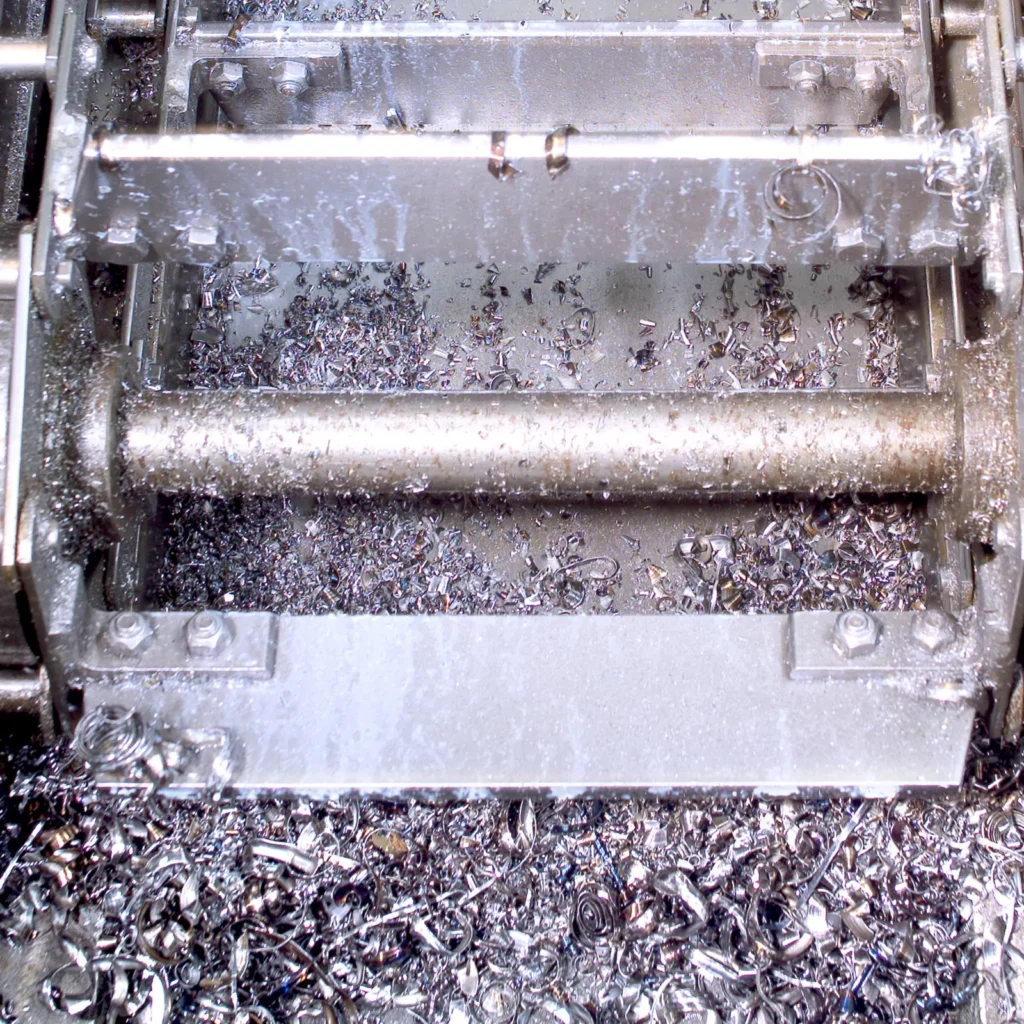

Zwei parallel verlaufende Förderketten sind in gleichmäßigen Abständen durch Mitnehmer beziehungsweise Kratzerleisten miteinander verbunden. Diese bewegen das Fördergut entlang des Bodens im unteren Bereich des Förderkanals bis zur vorgesehenen Abwurfstelle.
Je nach Ausführung kann anhaftende Flüssigkeit während des Transports ablaufen und separat gesammelt oder nachgelagerten Systemen zugeführt werden. Das ist insbesondere beim Transport nasser oder mit Kühlschmierstoff behafteter Späne von Vorteil.
Verschleißbeanspruchte Bereiche des Förderkanals können mit austauschbaren Schleißblechen ausgestattet werden. Abhängig von Fördergut, Belastung und Anlagenkonzept kommen unterschiedliche Förderketten und Mitnehmerausführungen zum Einsatz.
Technische Daten
Technische Daten des Kratzerförderers
Kratzerförderer von KÖBO ECO>PROCESS werden auf das Fördergut, die erforderliche Fördermenge, den Förderweg und die vorhandene Einbausituation abgestimmt. Sie können als Einzelförderer oder als Bestandteil einer verketteten beziehungsweise zentralen Förderanlage eingesetzt werden.
Fördergut
Rieselfähige kurze Späne, Schlämme, Schmutz, Glasscherben, Holzhackschnitzel, Formsand sowie trockene oder nasse Schüttgüter. Für chemisch aggressive Fördergüter werden Werkstoffe und Komponenten an die jeweiligen Bedingungen angepasst.
Breite / Nutzbreite [mm]
250 bis 1.200 mm
Länge [m]
bis 100 m je Förderer
Steigungswinkel
Horizontal oder ansteigend; je nach Ausführung von 15° bis 60° sowie projektspezifisch darüber hinaus
Antrieb
Aufsteckgetriebemotor, abgestimmt auf Fördergut, Förderleistung und Streckenführung
Montagearten

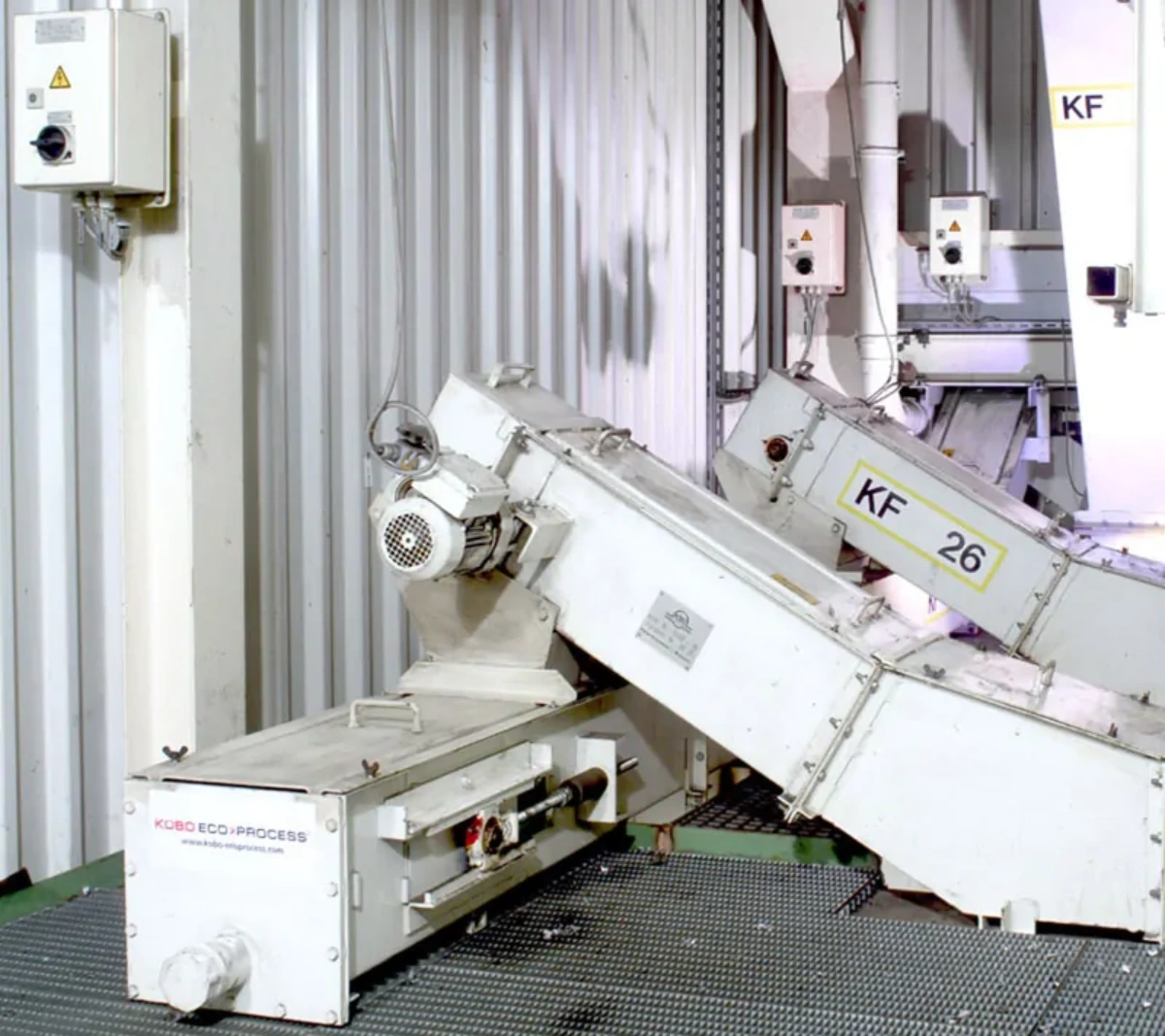

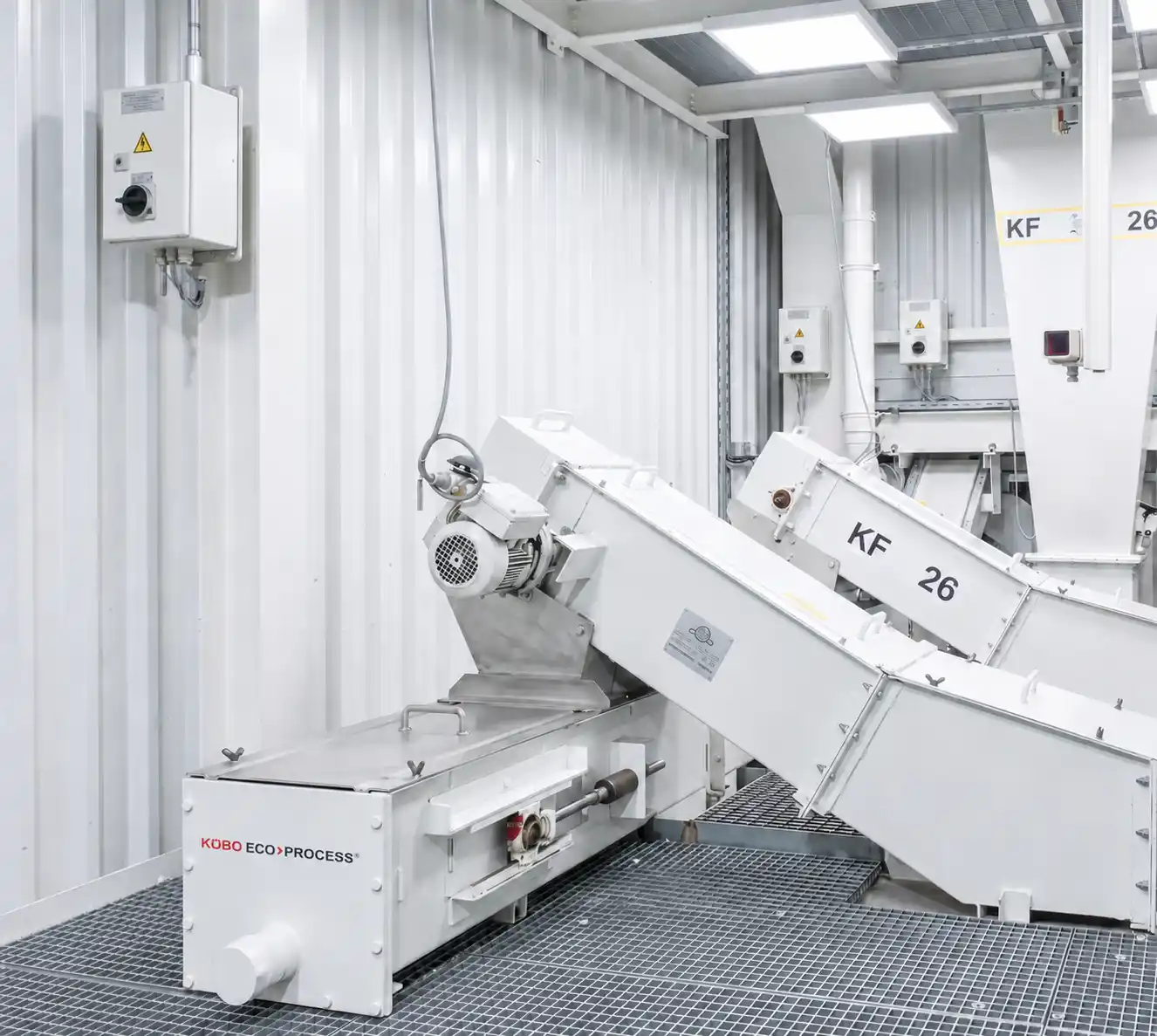

Boden- oder Deckenmontage sowie Integration in neue oder bestehende Anlagen
Vorteile eines Kratzerförderers
Robuste Konstruktion für industrielle Anwendungen
Kratzerförderer sind für den kontinuierlichen Transport anspruchsvoller Fördergüter ausgelegt. Verschleißbeanspruchte Bereiche können mit austauschbaren Schleißblechen geschützt werden.
Individuelle Auslegung
Förderbreite, Länge, Steigung, Geschwindigkeit, Mitnehmer, Kettenausführung und Werkstoffauswahl werden auf die jeweilige Förderaufgabe abgestimmt.
Geeignet für Trocken- und Nassbearbeitung
Je nach Ausführung können sowohl trockene als auch mit Kühlschmierstoff behaftete Späne und Schlämme transportiert werden.
Kontrollierter Materialtransport
Der weitgehend geschlossene Förderkanal reduziert den unkontrollierten Austritt von Fördergut und unterstützt eine saubere Prozessführung.
Integration in unterschiedliche Anlagenkonzepte
Kratzerförderer lassen sich an einzelne Maschinen, Maschinengruppen, zentrale Entsorgungssysteme sowie vor- und nachgeschaltete Anlagen anbinden.
Wartungsfreundlicher Aufbau
Zugänglich angeordnete Komponenten und austauschbare Verschleißteile erleichtern Inspektion, Wartung und Instandsetzung.
Kratzerförderer passend zu Ihrer Förderaufgabe
Sie benötigen eine Lösung für kurze Späne, Schlämme oder andere Schüttgüter? Wir prüfen Fördergut, Fördermenge, Streckenführung und Einbausituation und entwickeln daraus eine passende Förderanlage.
Service
Service für Kratzerförderer und Förderanlagen
Von der technischen Auslegung und Konstruktion über Fertigung, Montage und Inbetriebnahme bis zur Wartung und Modernisierung begleiten wir Ihre Förderanlage über den gesamten Lebenszyklus. Dabei berücksichtigen wir sowohl neue Anlagen als auch die Anpassung bestehender Systeme.
Service oder Beratung anfragen➔
Analyse und Auslegung: Wir prüfen Fördergut, Fördermenge, Förderstrecke, Schnittstellen und räumliche Bedingungen.
➔
Individuelle Konstruktion: Der Kratzerförderer wird auf die technischen und betrieblichen Anforderungen Ihres Prozesses abgestimmt.
➔
Fertigung und Inbetriebnahme: KÖBO ECO>PROCESS begleitet die Umsetzung bis zur betriebsbereiten Integration der Förderanlage.
➔
Wartung und Ersatzteilversorgung: Regelmäßige Inspektionen und passende Ersatzteile unterstützen eine hohe Anlagenverfügbarkeit.
➔
Modernisierung und Optimierung: Bestehende Förderanlagen können abhängig von Zustand und Ausführung technisch angepasst oder erweitert werden.
Passende Produkte
Weitere Förderer und Systeme der Fördertechnik
FAQ
Häufige Fragen zum Kratzerförderer
Was ist ein Kratzerförderer?
Ein Kratzerförderer ist eine Förderanlage für den sicheren und effizienten Transport von Metallspänen, Schrott und anderen Schüttgütern. Über zwei parallele Kettenstränge mit Mitnehmern (Kratzerblechen) wird das Fördergut im unteren Bereich des Förderkanals (Untertrum) bis zum Austragspunkt geschoben.
Welche Materialien kann ein Kratzerförderer transportieren?
Rieselfähige kurze Späne, Schlämme, Schmutz, Glasscherben, Holzhackschnitzel, Formsand sowie trockenes oder nasses Fördergut (auch mit großen Mengen an Kühlschmierstoff) und andere Schüttgüter bzw. chemisch aggressive Materialien.
Welche Nutzbreiten und Längen sind möglich?
Die Nutzbreite liegt zwischen 250 und 1.200 mm, die Länge bei bis zu 100 m. Die Gehäusequerschnitte sind standardisiert und individuell anpassbar.
Welche Steigungswinkel sind realisierbar?
Kratzerförderer können horizontal oder ansteigend installiert werden – mit Steigungswinkeln von 15°, 30°, 45°, 60° und darüber hinaus, auf Wunsch auch individuell und steiler.
In welchen Branchen werden Kratzerförderer eingesetzt?
Besonders in Recycling, Metallverarbeitung und chemischer Industrie. Durch die geschlossene Bauweise eignen sie sich auch für staubsensible und anspruchsvolle Umgebungen.
Wie werden Kratzerförderer montiert?
Wahlweise als Boden- oder Deckenmontage – ideal zur Integration in bestehende Anlagen. Der Betrieb ist als Einzelförderer oder in verketteten Förderlinien möglich.
