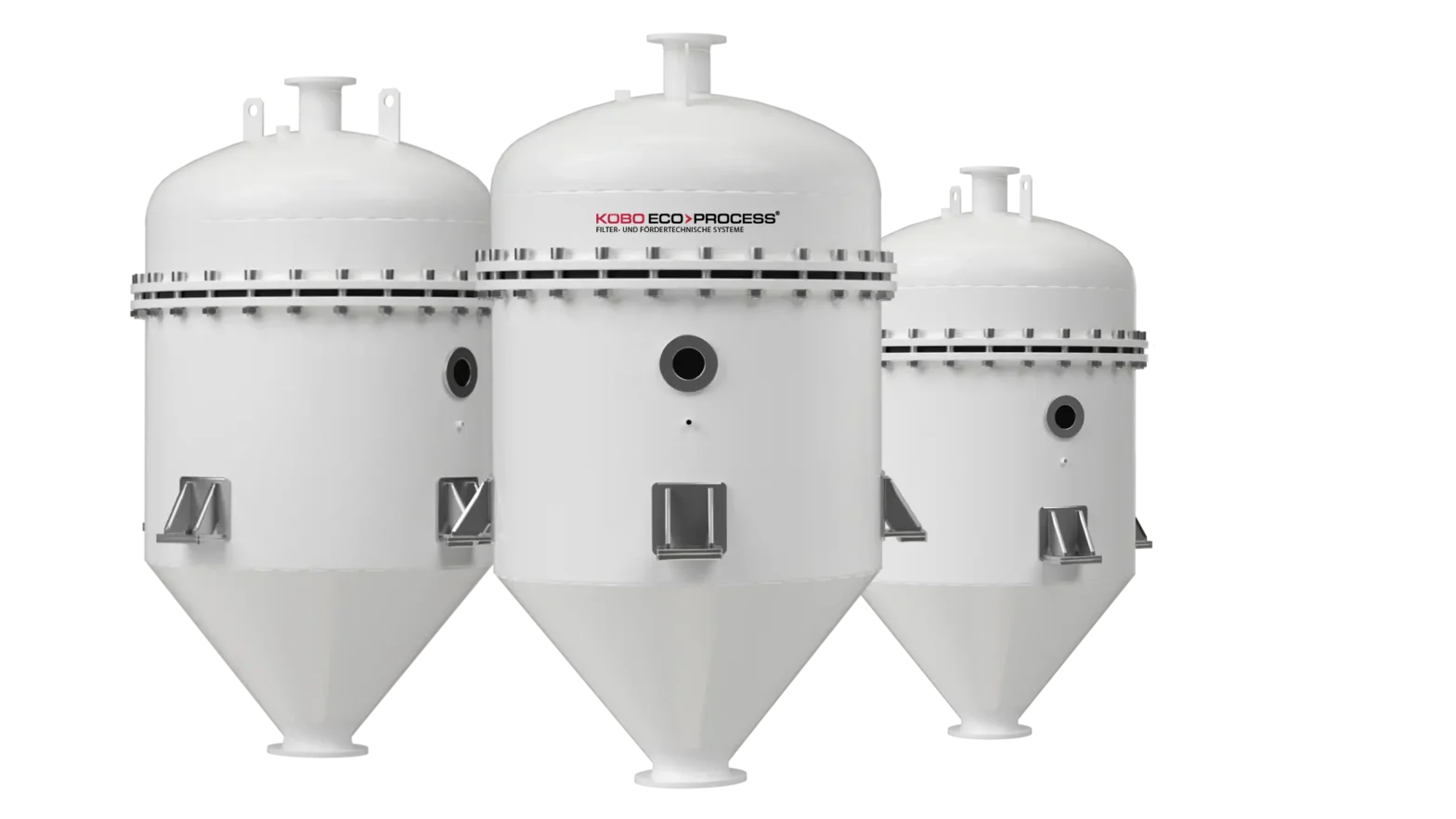

Anschwemmfilter
Feinfiltration von Kühlschmierstoffen bis 5 µm
Verschmutzte Kühlschmierstoffe können Werkzeugverschleiß, Qualitätsmängel und Maschinenstillstände verursachen. Die Anschwemmfilter von KÖBO ECO>PROCESS scheiden Partikel bis 5 µm ab und führen den gereinigten Kühlschmierstoff in den Prozess zurück. Dadurch lassen sich Werkzeugstandzeiten um bis zu 50 % verlängern und Prozesskosten reduzieren.
Feinfiltration
◆
Schleifschlämme
◆
Kühlschmierstoffe
◆
Ölfiltration
◆
Kreislaufführung
Vergleich
Wann Anschwemmfilter die bessere Wahl sind
Bandfilter entfernen grobe und feine Späne sowie weitere Partikel, erreichen jedoch in der Regel keine Filtration im unteren Mikrometerbereich. Magnetfilter eignen sich ausschließlich für ferromagnetische Partikel. Anschwemmfilter erfassen dagegen auch feine, nicht magnetische Partikel und ermöglichen Filtrationsgrade bis 5 µm. Sie sind daher besonders geeignet, wenn eine hohe Oberflächenqualität, lange Werkzeugstandzeiten und eine konstante Reinheit des Kühlschmierstoffs gefordert sind.
Jetzt anfragenSpezifikationen
Unsere Anschwemmfilter: Technische Daten
Größe [m² Filterfläche]
10,0-67,0
Durchsatz [l/min]
300-4.000
Filterfeinheit
bis 5 µm
Erweiterungsmöglichkeit
Durch Parallelschaltung mehrerer Filter sind auch höhere Anlagenleistungen möglich.
Vorteile unserer Anschwemmfilter
Feinste Filtration
Anschwemmfilter von KÖBO ECO>PROCESS erreichen Filtrationsgrade bis 5 µm. Dadurch werden auch feine Partikel zuverlässig aus dem Kühlschmierstoff entfernt.
Längere Werkzeugstandzeiten
Mit sauberem Kühlmedium verlängern Sie die Standzeit Ihrer Werkzeuge um bis zu 50 %. Weniger Werkzeugwechsel bedeutet geringere Kosten und mehr Maschinenlaufzeit.
Konstante Bearbeitungsqualität
Sauberes Kühlmedium reduziert Toleranzabweichungen und Oberflächenfehler. Ihre Bauteile erfüllen Maß- und Qualitätsanforderungen auch bei hohen Stückzahlen.
Reduzierter Kühlschmierstoffverbrauch
Unsere Anschwemmfilter führen den Kühlschmierstoff mit hohem Reinheitsgrad zurück und verlängern so dessen Standzeit. Der Bedarf an Frischflüssigkeit sinkt deutlich. Die druckluftunterstützte Rückspülung nutzt ausschließlich vorhandenen Kühlschmierstoff, wodurch kein zusätzlicher Wasserbedarf entsteht. Das spart Kosten und reduziert Abfallmengen im Betrieb.
Einfache Entsorgung
Das Filterhilfsmittel bindet die abgeschiedenen Partikel in einem festen Filterkuchen. Dieser lässt sich kontrolliert aus dem System austragen und fachgerecht entsorgen.
Kontinuierlicher Betrieb
Die automatische Abreinigung entfernt gesättigtes Filtermaterial ohne manuelle Eingriffe. Dadurch ist ein weitgehend kontinuierlicher Filtrationsbetrieb auch im Drei-Schicht-Betrieb möglich.
Hintergrund
Wie Anschwemmfilter arbeiten und warum sie wichtig sind
Ein Anschwemmfilter nutzt ein Trägermedium, auf dem Filterhilfsmittel wie Kieselgur, Zellulose, Perlit oder Kieselgel eine stabile Filterschicht bilden. Diese Anschwemmschicht hält Partikel bis zu einer Größe von 5 µm zurück und unterstützt eine gleichbleibende Reinheit des Kühlschmierstoffs. Dadurch können Werkzeugstandzeiten verlängert und der Bedarf an Frischflüssigkeit reduziert werden.
Ohne eine ausreichende Filtration können in der Produktion folgende Probleme entstehen:
Werkzeugverschleiß
Partikel können Schneiden und Fräswerkzeuge angreifen und dadurch die Werkzeugstandzeiten verkürzen.
Leistungsverlust der Maschinen
Ablagerungen in Leitungen und Pumpen können die Förderleistung reduzieren.
Qualitätsprobleme bei Bauteilen
Verunreinigter Kühlschmierstoff kann zu Maßabweichungen und Oberflächenfehlern führen.
Hoher Verbrauch an Frischflüssigkeit
Ein häufigerer Austausch des Kühlschmierstoffs erhöht den Bedarf an Frischflüssigkeit.
Steigende Betriebskosten
Häufige Werkzeugwechsel, höhere Entsorgungskosten und ungeplante Stillstände können die Fertigungskosten erhöhen.
Einsatz
Anwendungsbereiche von Anschwemmfiltern
Anschwemmfilter kommen überall dort zum Einsatz, wo Kühlschmierstoffe dauerhaft frei von feinen Partikeln bleiben müssen:
➔
Schleifprozesse: Entfernung feiner Schleifschlämme mit hohem Flüssigkeitsanteil.
➔
Hartbearbeitung: Unterstützung einer gleichbleibenden Oberflächenqualität bei hohen Anforderungen.
➔
Zerspanung: Reinigung des Kühlschmierstoffs, beispielsweise im Bypass zur Badpflege oder in Filteranlagen für Produktionslinien mit hohem Späneaufkommen.
➔
Zentrale Filteranlagen: Filtration des Kühlschmierstoffs für die Versorgung mehrerer Maschinen.
Neben Kühlschmierstoffen werden Anschwemmfilter auch zur Filtration von Ölen, wässrigen Lösungen und Wasser sowie in Walz- und Pressprozessen eingesetzt.
Wirtschaftlichkeit
So rechnen sich Anschwemmfilter für Ihren Betrieb
Ein Anschwemmfilter kann die Betriebskosten auf mehreren Ebenen reduzieren. Sauberer Kühlschmierstoff kann die Werkzeugstandzeit um bis zu 50 % verlängern und den Aufwand für Werkzeugwechsel verringern. Gleichzeitig verlängert die Filtration die Standzeit des Kühlschmierstoffs und senkt den Bedarf an Frischflüssigkeit. Die konkrete Wirtschaftlichkeit hängt vom Einsatzfall, der Partikelbelastung und den jeweiligen Betriebsbedingungen ab.
Jetzt anfragenKontakt
Kontakt
Planen Sie eine neue Filtrationsanlage oder möchten Sie Ihre bestehende Technik modernisieren? Dann sprechen Sie direkt mit uns. Wir entwickeln ein Anschwemmfilter-Konzept, das auf die Anforderungen Ihrer Fertigung abgestimmt ist.
