Fördertechnik

Glieder­band­förderer

Für Bauteile, Stanzteile und industrielle Stückgüter

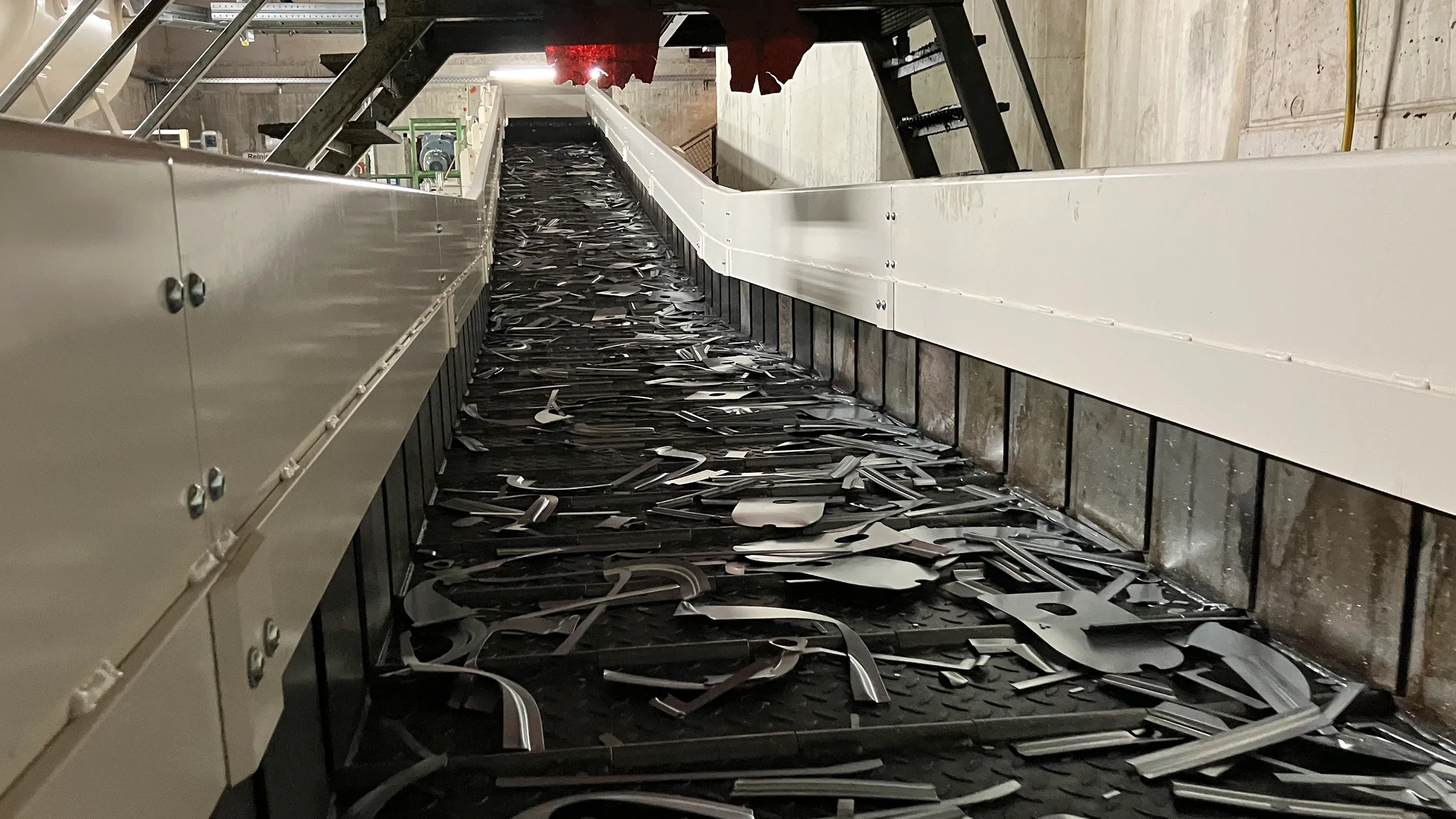

Gliederbandförderer von KÖBO ECO>PROCESS transportieren Bauteile, Stanzteile, Blechabfälle sowie kalte oder warme Schmiede- und Gussteile zuverlässig zwischen Produktions-, Bearbeitungs- und Übergabestationen.

Die miteinander verbundenen Metallglieder bilden eine belastbare Transportfläche, deren Ausführung an das Fördergut, dessen Temperatur, Gewicht und Oberflächenbeschaffenheit angepasst wird.

Gliederbandförderer

STANZ- & UMFORMTECHNIK

◆

AUTOMOBILINDUSTRIE

◆

MASCHINENBAU

◆

GIESSEREIEN

◆

METALLVERARBEITUNG

Überblick

Gliederbandförderer für den industriellen Materialtransport

Gliederbandförderer werden eingesetzt, wenn Bauteile, Werkstücke und Produktionsreste kontinuierlich über horizontale oder ansteigende Förderstrecken transportiert werden sollen. Das Förderband besteht aus miteinander verbundenen Metallgliedern beziehungsweise Gliederplatten, die von außenliegenden Förderketten bewegt werden.

Die geschlossene und belastbare Transportfläche eignet sich besonders für scharfkantige, ölhaltige oder warme Fördergüter, die an herkömmliche Gurtförderer hohe Anforderungen stellen. Abhängig von der Anwendung können glatte, strukturierte, gemuldete oder offene Bandausführungen eingesetzt werden.

Gliederbandförderer können als einzelne Transporteinheit oder als Bestandteil eines verketteten Fördersystems ausgeführt werden. Sie übernehmen beispielsweise die Zu- und Abführung von Bauteilen an Bearbeitungsmaschinen, den Austrag von Stanzteilen aus Pressen oder den Weitertransport von Schmiede- und Gussteilen.

Je nach Branche und konstruktiver Ausführung wird diese Fördererbauart auch als Scharnierbandförderer bezeichnet. Auf dieser Seite steht insbesondere der Einsatz des Gliederbands als robuste Transportfläche für Bauteile und Stückgüter im Mittelpunkt.

Jetzt anfragen

KONSTRUKTION UND FUNKTION

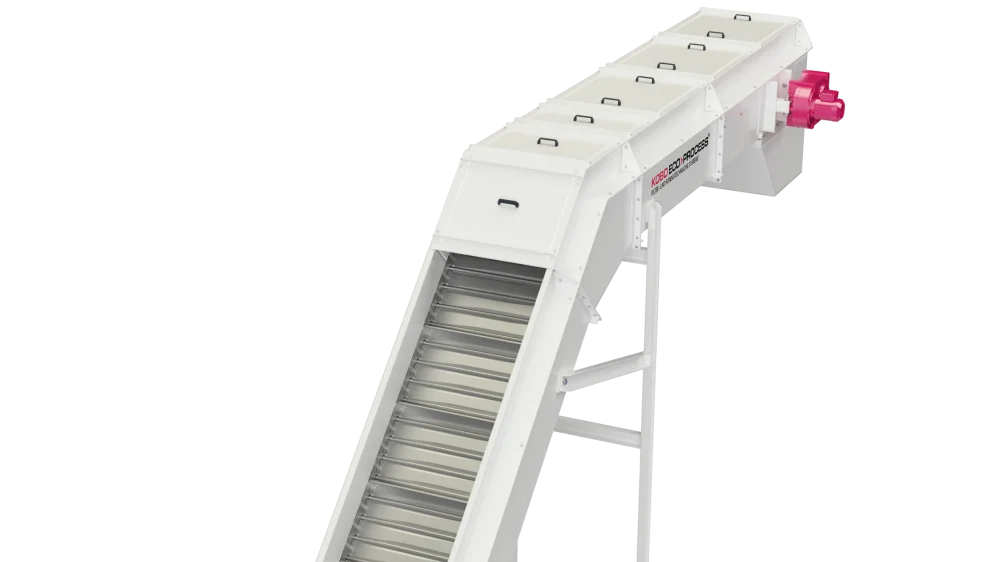

Aufbau und Funktionsweise des Gliederbandförderers

Aufbau

➔

Standardisierte Förderquerschnitte mit variabler Nutzbreite

➔

Übergabe des Förderguts über Rutschen oder definierte Abwurfstellen

➔

Spezialförderketten mit Lauf- oder Bundrollen

➔

Antrieb über einen Aufsteckgetriebemotor

➔

Gliederplatten aus Stahl in unterschiedlichen Ausführungen

➔

Boden- oder Deckenmontage möglich

➔

Horizontale oder ansteigende Linienführung

Funktionsweise

Das Fördergut liegt auf einem umlaufenden Band aus miteinander verbundenen Metallgliedern beziehungsweise Gliederplatten. Die einzelnen Platten sind über Kettenstäbe beweglich miteinander verbunden und an zwei außenliegenden Förderketten befestigt.

Die Förderketten werden über Kettenräder angetrieben und bewegen das Gliederband entlang der vorgesehenen Förderstrecke. Das Material wird auf dem oberen Bandtrum kontrolliert zur Übergabe- oder Abwurfstelle transportiert.

Abhängig von Fördergut und Prozess kann die Fördergeschwindigkeit mithilfe eines Frequenzumrichters angepasst werden. Dadurch lässt sich der Materialfluss mit vor- und nachgeschalteten Maschinen oder Fertigungsschritten abstimmen.

FÖRDERGÜTER

Das können Sie mit einem Gliederbandförderer transportieren

✓

Stanzteile, Butzen und Blechausschnitte

✓

Feiner Blechschrott und Stanzabfälle

✓

Kalte und warme Schmiedeteile

✓

Druckguss- und Gussteile

✓

Bauteile und Werkstücke zwischen Bearbeitungsstationen

✓

Scharfkantige oder ölhaltige Metallteile

✓

Produktionsreste aus Stanz-, Press- und Umformprozessen

✓

Metallspäne mit oder ohne Kühlschmierstoff

✓

Kunststoffteile und Produktionsreste

✓

Komponenten und Restmaterialien aus der Verbundwerkstoffbearbeitung

✓

Weitere Stück- und Schüttgüter nach technischer Prüfung

ANWENDUNGEN

Anwendungsbereiche von Gliederbandförderern

✓

Stanz- und Umformtechnik: Austrag und Weitertransport von Stanzteilen, Butzen, Blechausschnitten und Blechresten aus Pressen und Produktionslinien.

✓

Schmiedetechnik: Transport kalter oder warmer Schmiedeteile zwischen Pressen, Kühlstrecken, Prüfstationen und weiteren Bearbeitungsschritten.

✓

Gießereien und Druckguss: Abtransport von Guss- und Druckgussteilen sowie Übergabe an Kühl-, Prüf- oder Nachbearbeitungsprozesse.

✓

Automobilindustrie: Transport von Bauteilen, Stanzteilen und Produktionsresten innerhalb verketteter Fertigungs- und Umformprozesse.

✓

Maschinenbau: Zu- und Abführung von Werkstücken an Bearbeitungsmaschinen sowie Verbindung aufeinanderfolgender Produktionsschritte.

✓

Metallbearbeitung: Transport von Blechteilen, Metallkomponenten, Produktionsresten und – abhängig von der Bandausführung – Metallspänen.

✓

Recycling: Weitertransport von Blechresten und metallischen Produktionsabfällen zu Sammel- oder Aufbereitungsanlagen.

✓

Hochtemperaturanwendungen: Transport warmer Schmiede- oder Druckgussteile mit einer entsprechend temperaturbeständigen Bandausführung.

AUSFÜHRUNGEN

Platten- und Bandausführungen des Gliederbandförderers

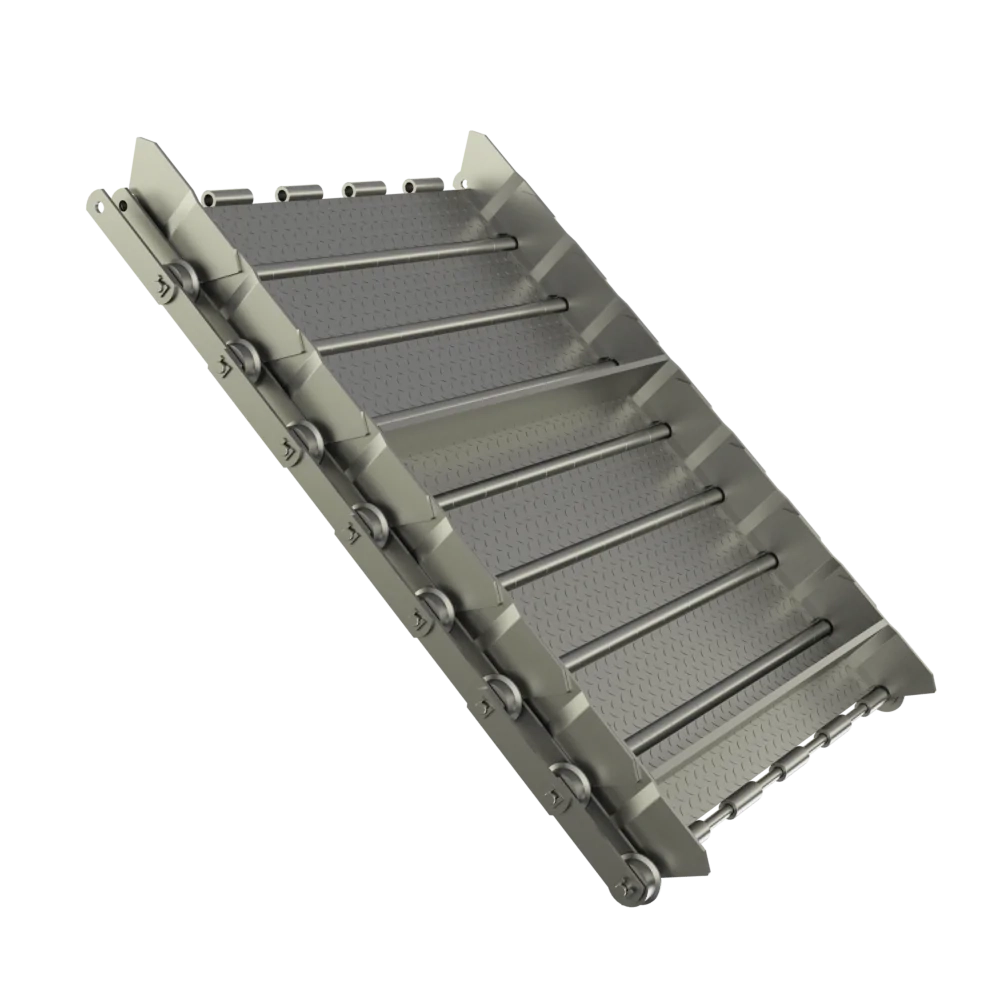

Tränenblechplatte

Tränenblechplatte

Die strukturierte Oberfläche der Tränenblechplatte eignet sich insbesondere für den Transport von Blechresten, Butzen und Stanzabfällen. Bei ölbenetzten Fördergütern kann die Oberflächenstruktur das Anhaften kleinerer Teile an den Gliederplatten reduzieren.

Abhängig von der Anwendung können alternativ genoppte oder gebuckelte Glattbleche eingesetzt werden.

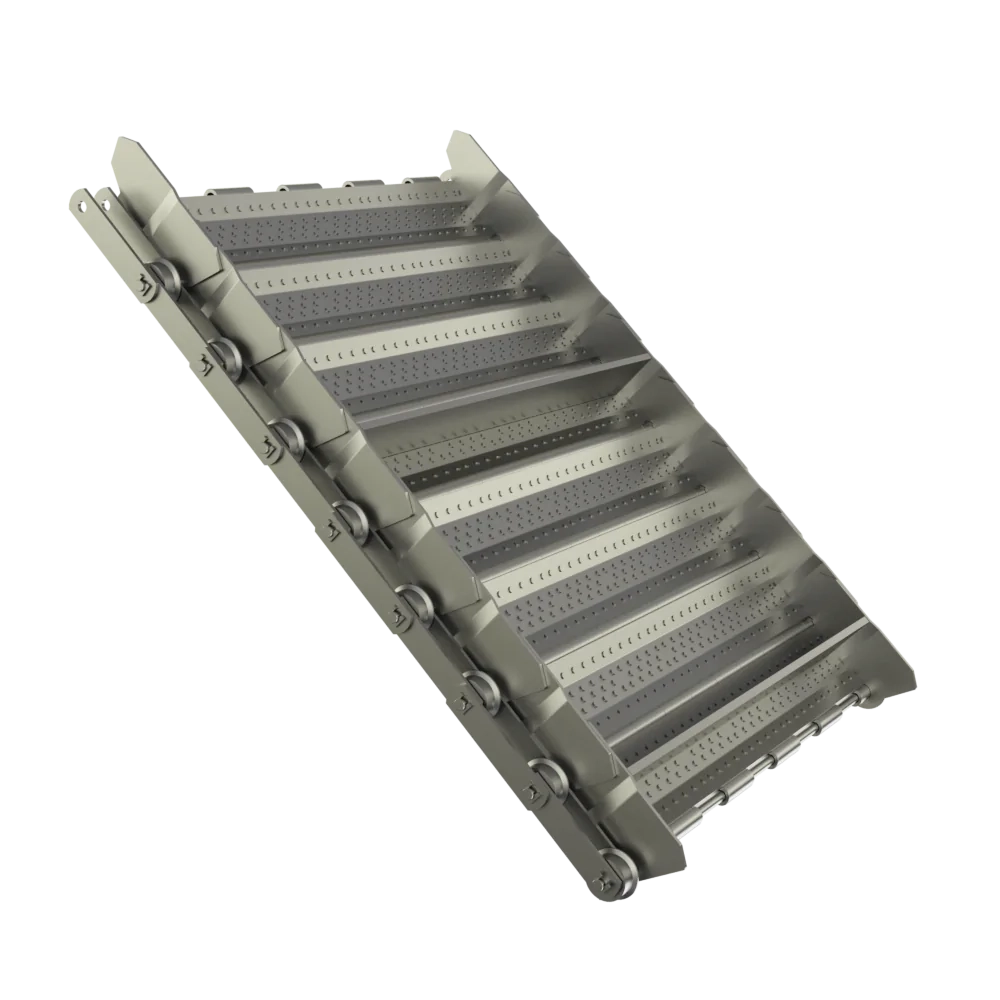

Muldenplatte

Muldenplatte

Die muldenförmige Gestaltung erhöht die Steifigkeit der Gliederplatte. Gleichzeitig lässt sich das Spaltmaß zwischen Platte und Rohrhülse auf das jeweilige Fördergut abstimmen.

Die Muldenplatte eignet sich besonders für kleine Stanzteile und Produktionsreste, bei denen ein kontrolliertes Spaltmaß und eine stabile Transportfläche erforderlich sind.

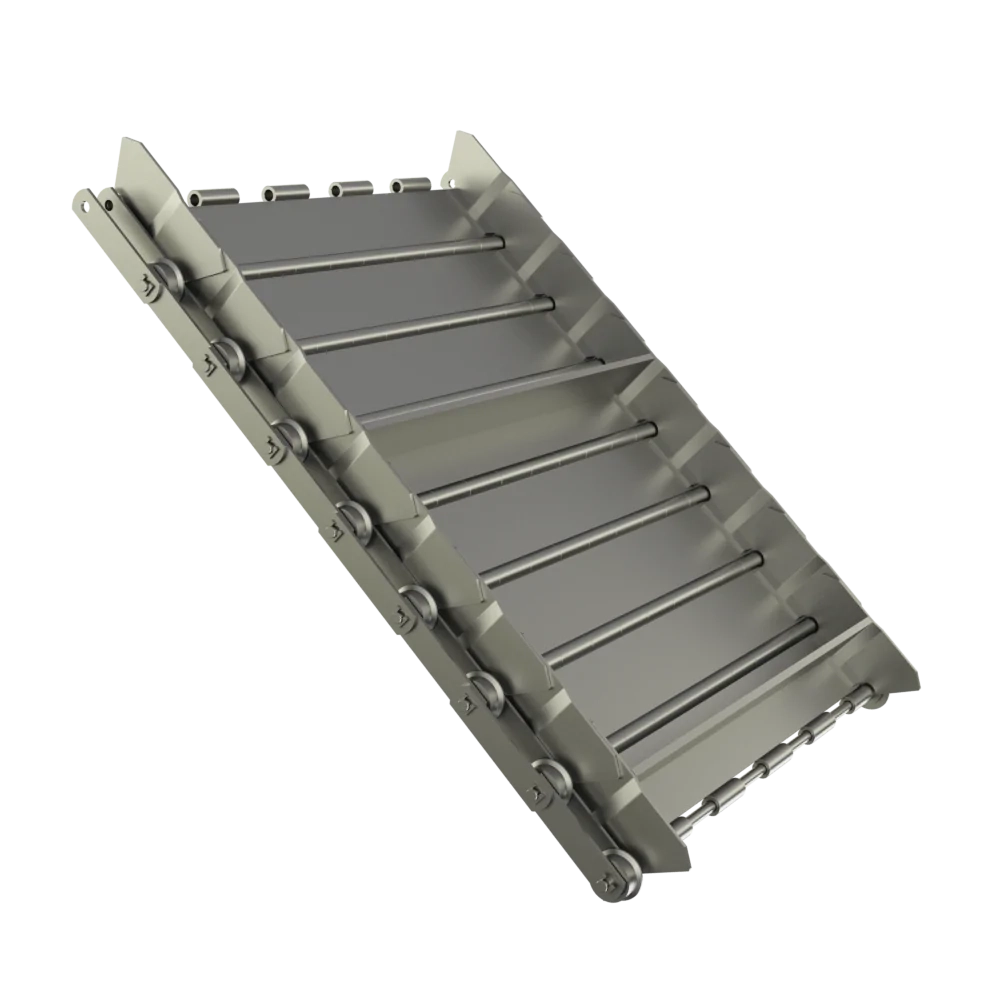

Platte aus Glattblech

Glattblechplatte

Die Glattblechplatte bietet eine weitgehend ebene Transportfläche für Bauteile, Werkstücke und Stückgüter. Sie kommt beispielsweise beim Transport von Schmiede-, Guss- oder Metallteilen zum Einsatz.

Abmessungen und Blechdicke werden auf Gewicht, Temperatur und Beschaffenheit des Förderguts abgestimmt.

Drahtgurtband

Drahtgurtband

Das Drahtgurtband ist eine alternative Bandausführung für Anwendungen, bei denen eine offene Transportfläche und eine gute Wärmeableitung erforderlich sind.

Dazu zählt insbesondere der Transport heißer Schmiede- oder Druckgussteile. Die konkrete Eignung richtet sich nach Temperatur, Gewicht und Prozessbedingungen.

Spezifikationen

Technische Daten des Gliederbandförderers

Typische Fördergüter

Stanzteile, Butzen, Blechreste, Bauteile, Werkstücke, Schmiede- und Gussteile, feiner Blechschrott, Metallspäne und weitere Stück- oder Schüttgüter

Breite/Nutzbreite [mm]

100 bis 1.100 mm; größere Breiten auf Anfrage

Länge

Bis zu 100 m je Förderer

Steigungswinkel

30°, 45° oder 60°; individuelle Anpassungen nach technischer Prüfung

Gliederplattendicke

1,5 bis 5 mm; größere Blechdicken abhängig von Fördergut und Belastung

Platten- und Bandausführungen

Tränenblechplatte, Muldenplatte, Glattblechplatte oder Drahtgurtband

Plattenteilung

38,1, 63, 125 oder 160 mm

Antrieb

Aufsteckgetriebemotor

Montagearten

Boden- oder Deckenmontage

Fördergeschwindigkeit

Projektbezogene Anpassung an Materialfluss und angrenzende Produktionsprozesse

Ihre Vorteile auf einen Blick

Robustheit und Langlebigkeit

Belastbare Materialien und verschleißarm ausgelegte Komponenten unterstützen eine lange Lebensdauer und einen zuverlässigen Betrieb – auch bei scharfkantigen, ölhaltigen oder warmen Fördergütern.

Anpassungsfähigkeit

Breite, Länge, Steigungswinkel, Plattenteilung und Oberflächenausführung lassen sich an Fördergut, Fördermenge und Einbausituation anpassen.

Hohe Förderleistung

Gliederbandförderer transportieren Bauteile, Stanzteile und weitere Stückgüter kontinuierlich zwischen Produktions- und Bearbeitungsstationen. Die Förderleistung wird passend zum jeweiligen Prozess ausgelegt.

Wartungsfreundlichkeit

Gut zugängliche Förderketten, Gliederplatten und Antriebskomponenten erleichtern Inspektion, Wartung und den Austausch von Verschleißteilen.

Kosteneffizienz

Der automatisierte Materialtransport reduziert manuelle Transportvorgänge und unterstützt einen kontinuierlichen und wirtschaftlichen Produktionsablauf.

Umfassender Service

KÖBO ECO>PROCESS begleitet Sie von der Planung und Konstruktion über die Montage und Inbetriebnahme bis zur Wartung und Ersatzteilversorgung.

Maßgeschneiderte Lösungen

Wir legen Gliederbandförderer passend zu Fördergut, Leistung, Förderstrecke, Schnittstellen und räumlichen Bedingungen aus.

Klingt gut?

Wir beraten Sie gerne bei allen Fragen rund um den Gliederbandförderer.

KONTAKT

Passender Gliederbandförderer für Ihre Transportaufgabe

Wir analysieren Fördergut, Gewicht, Temperatur, Fördermenge, Streckenführung und Einbausituation und entwickeln daraus einen passenden Gliederbandförderer – als Einzelanlage oder Bestandteil eines verketteten Fördersystems.

Gliederbandförderer anfragen

Passende Produkte

Unsere Auswahl für die Fördertechnik

Scharnierbandförderer

Scharnier­band­förderer

Mehr →

Plattenbandförderer

Platten­band­förderer

Mehr →

Schneckenförderer

Schnecken­förderer

Mehr →

Schrottförderer

Schrott­förderer

Mehr →

Schubstangenförderer

Schub­stangen­förderer

Mehr →

Schwingrinnen

Schwing­rinnen

Mehr →

Spänebunker

Späne­bunker

Mehr →

Vakuum-Späneabsauganlage

Vakuum-Späne­absaug­anlage

Mehr →

Containerbeschickung

Container­beschickung

Mehr →

Kettenförderer

Ketten­förderer

Mehr →

FAQ

FAQ: Oft gestellte Fragen

Wie funktioniert ein Gliederbandförderer?
Gliederbandförderer transportieren Materialien über robuste Scharnierplatten. Die Scharnierplatten bestehen aus einzelnen metallischen Platten, die durch Kettenstäbe flexibel zusammengesetzt und über zwei externe Kettenstränge verbunden sind. Ein leistungsstarker Antrieb, welcher über die Kettenräder die Kraft überträgt, sorgt für eine gleichmäßige Bewegung. Die Fördergeschwindigkeit lässt sich, bei Bedarf, mittels eines Frequenzumrichters stufenlos einstellen. Dies gewährleistet eine zuverlässige Materialbeförderung.

Gliederbandförderer von KÖBO ECO>PROCESS überzeugen durch ihre Anpassungsfähigkeit und Vielseitigkeit, die durch die Auswahl der passenden Plattenart maximiert wird. Jede Platte ist speziell auf unterschiedliche Anwendungsbereiche und Anforderungen zugeschnitten, um optimale Ergebnisse zu gewährleisten.



1. Tränenblechplatte

Vorteile: Die raue Oberfläche der Tränenblechplatte verhindert das Anhaften kleinerer Rückstände, wie Butzen, und reduziert somit Verunreinigungen während des Transports. Sie ist ideal für Prozesse, bei denen das Verkleben von Materialien eine Herausforderung darstellt.

Anwendungsbereiche: Transport von Blechteilen, Stanzabfällen oder Blechschrott. Besonders geeignet für Umgebungen mit hohen Anforderungen an die Sauberkeit und Materialtrennung.

2. Muldenplatte
Vorteile: Die muldenförmige Gestaltung sorgt für eine erhöhte Stabilität im Vergleich zu herkömmlichen Scharnierplatten. Die Möglichkeit, das Spaltmaß individuell anzupassen, ermöglicht eine optimale Konfiguration für unterschiedliche Transportanforderungen.

Anwendungsbereiche: Bevorzugt eingesetzt für den Transport von Stanzabfällen oder Materialien, die eine hohe statische Stabilität erfordern. Besonders geeignet für Prozesse mit strengen Anforderungen an das Spaltmaß.

3. Platte aus Glattblech
Vorteile: Die glatte Oberfläche der Scharnierplatte aus Glattblech ermöglicht eine flexible Handhabung und sorgt für eine effiziente Materialförderung ohne hohe Anforderungen an das Spaltmaß.

Anwendungsbereiche: Optimal für den Transport von Spänen, Schmiedeteilen oder anderen Stückgütern, die eine einfache Handhabung und glatte Förderflächen benötigen.

4. Drahtgurtband
Vorteile: Das Drahtgurtband ist die perfekte Lösung für Hochtemperaturanwendungen. Es ermöglicht den Transport von heißen Schmiede- und Druckgussteilen und bietet durch seine offene Struktur eine gute Wärmeableitung.

Anwendungsbereiche: Ideal für den Einsatz in Sortiersystemen und Produktionslinien, in denen heiße Materialien kontinuierlich gefördert werden müssen. Geeignet als Einzel- oder Systemförderer.
